Cosa fanno i nostri kit di avvio CV in una trasmissione

Come a Produttore di kit di cuffie per giunti omocinetici universali , adattiamo la configurazione del prodotto all'applicazione, ai limiti operativi, alle interfacce e ai criteri di accettazione definiti per ciascun progetto.

Un giunto omocinetico sopravvive solo quando la carica di grasso rimane al suo posto e gli abrasivi rimangono fuori. La cuffia è la barriera che rende tutto ciò possibile: si flette con l'angolo di sterzo e la corsa della sospensione trattenendo il lubrificante contro la gabbia, le sfere e le piste. Una volta che lo stivale si spacca, il grasso viene espulso e la sabbia della strada entra nella giuntura, e l'usura risultante si manifesta con clic in curva, vibrazioni sotto carico ed eventuale guasto dell'assale.

Costruiamo kit di cuffie come set di sostituzione completi anziché come parti in gomma sciolte, in modo che un'officina o un distributore possano ripristinare un giunto in un'unica operazione. Gli stivali interni ed esterni utilizzano design e specifiche diverse e non sono intercambiabili, motivo per cui la nostra gamma è organizzata per posizione comune e applicazione del veicolo.

La nostra gamma di prodotti per trasmissioni

I kit di stivali si trovano all'interno di un C.V. più ampio. programma di giunti e alberi di trasmissione. La tabella seguente mostra come ciascuna famiglia soddisfa un requisito di aftermarket o di assemblaggio, quindi un progetto può essere quotato come un unico ambito di fornitura.

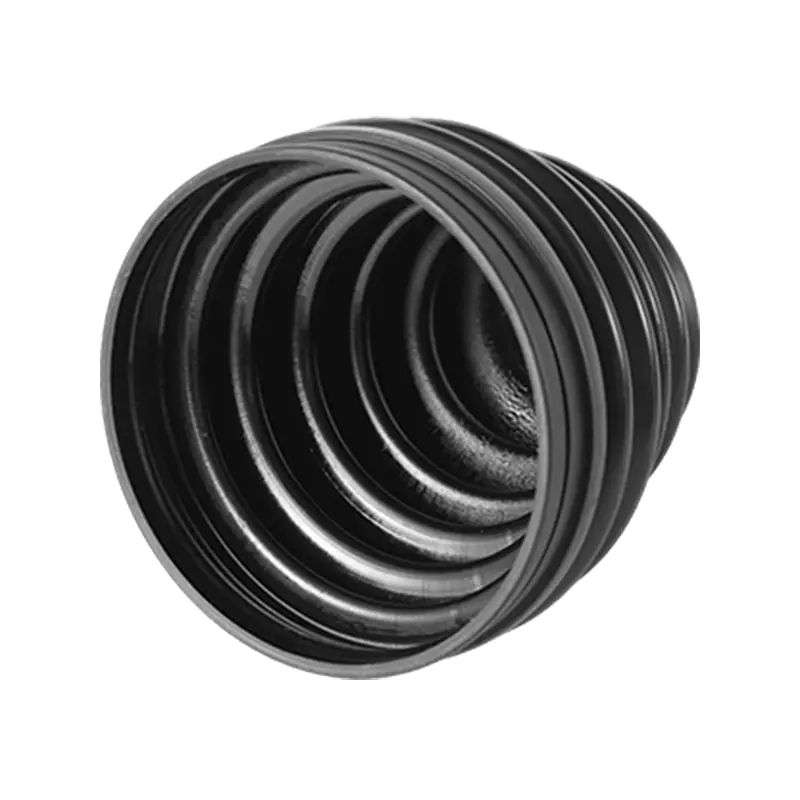

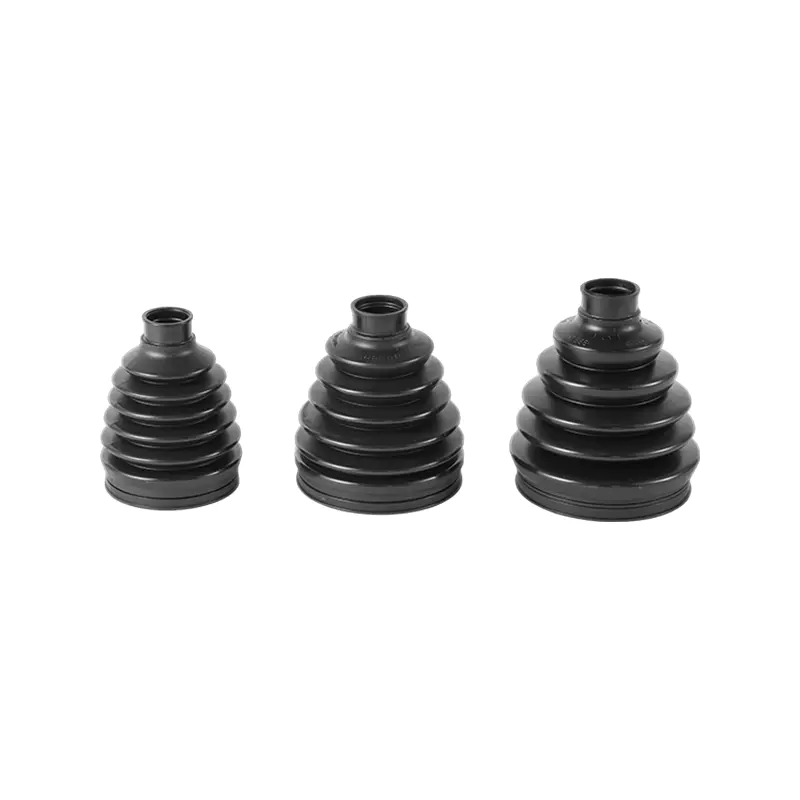

Due articoli di avvio rappresentativi nella produzione attuale sono lo stivale protettivo antipolvere in gomma elastica per giunti omocinetici 103-2140/04438-16080/04427-0K020 e il coperchio a soffietto omocinetico anti-perdite con gabbia a sfere omocinetica 04427-0K020. Entrambi vengono forniti come kit di protezione con le parti di tenuta e fissaggio necessarie per l'installazione.

Costruzione dello stivale e selezione dei materiali

La durata dello stivale è decisa dalla mescola, dallo spessore della parete e dal modo in cui le circonvoluzioni si piegano sotto l'articolazione. Stampiamo stivali in gomma elastica per il mercato aftermarket generale, dove la resistenza all'ozono, all'attacco dei grassi e alle flessioni ripetute conta più di ogni singolo dato di durezza. I gradi di neoprene e termoplastici vengono utilizzati laddove il mercato di un cliente richiede una tolleranza alla temperatura più elevata o una migliore flessibilità alle basse temperature.

• composto: gomma elastica, neoprene o elastomero termoplastico adatti al tipo di grasso e al campo di temperatura di esercizio.
• Geometria: conteggio delle convoluzioni e profilo impostati dall'angolo di articolazione massimo del giunto e dalla corsa di immersione.
• Facce di tenuta: dimensioni del foro e della spalla controllate in modo che la cuffia si inserisca sull'alloggiamento del giunto e sull'albero senza pizzicarsi.
• Fissaggio: fascette metalliche dimensionate in base ai diametri dell'albero e dell'alloggiamento, con la larghezza della fascia corretta per il collo dello stivale.
• Carica di grasso: quantità specificata per giunto in modo che lo stivale non venga né affamato né riempito eccessivamente durante il montaggio.

Applicazione adatta a tutti i tipi di veicoli

I kit bagagliaio vengono utilizzati nella riparazione, non nell'assemblaggio del nuovo veicolo, quindi la gamma deve coprire un'ampia gamma di modelli con un numero gestibile di referenze. Raggruppiamo i kit per posizione del giunto, diametro dell'albero, dimensioni del collo del bagagliaio e numeri OE che sostituiscono, il che consente a un distributore di creare un catalogo che copra i veicoli ad alto fatturato senza contenere duplicati.

Le autovetture e i veicoli commerciali leggeri dominano la domanda, in particolare le piattaforme a trazione anteriore dove sia i giunti interni che quelli esterni corrono in posizioni esposte. I veicoli con guida più alta e carichi più pesanti aumentano l'articolazione e l'accumulo di calore, e queste applicazioni traggono vantaggio da uno stivale con una sezione della parete più resistente e una mescola che mantiene la flessibilità a bassa temperatura ambiente.

Specifiche che confermiamo prima della produzione

Ogni kit di avvio è definito da un piccolo insieme di dimensioni e decisioni sui materiali. Confermarli in fase di campionamento impedisce la restituzione dell'attrezzatura in un secondo momento nel programma.

• Posizione del giunto: interno o esterno e tipo di giunto in cui l'asse utilizza un design interno a treppiede.
• Diametro dell'albero e foro dell'alloggiamento sulle superfici di appoggio del bagagliaio.
• Lunghezza dello scarpone, profilo di convoluzione e angolo massimo di articolazione.
• Grado del composto e intervallo di temperature operative target.
• Tipo di morsetto, materiale e dimensioni della fascetta.
• Tipo di grasso e peso della carica per kit.
• Contenuto del kit: cuffia, fascette, bustina di grasso, anello elastico o parti di fissaggio a seconda dei casi.

Produzione e controllo qualità

Bayzo opera a Yuhuan, Zhejiang, il centro cinese di produzione di componenti automobilistici, con produzione e ispezione interne anziché commercio in outsourcing. Il nostro processo va dal controllo delle materie prime allo stampaggio, alla lavorazione CNC di componenti metallici, all'assemblaggio e all'ispezione finale, mantenendo ogni fase allo stesso standard dimensionale e estetico in tutti i lotti.

Nello specifico, per i kit di stivali, i punti di controllo includono la verifica del lotto del composto, lo spessore della parete stampata e la forma della convoluzione, le dimensioni della superficie di appoggio, l'adattamento del morsetto e la completezza del kit. I kit finiti vengono controllati prima della spedizione per verificarne l'accuratezza del montaggio, la coerenza dell'aspetto e il contenuto corretto, che costituisce la base pratica per una fornitura stabile nel mercato post-vendita.

Sviluppo e personalizzazione OEM/ODM

Sviluppiamo kit di avvio da campioni, disegni o numeri OE dei clienti. Una tipica sequenza di sviluppo inizia con i dati di riferimento, passa a un campione abbinato per la prova di montaggio e quindi alla produzione in batch una volta confermato il campione. Nell'ambito dello stesso programma sono disponibili imballaggi personalizzati, etichettatura del marchio e contenuti di kit specifici per il mercato.

Laddove un cliente fornisca un requisito per l'asse completo anziché un solo bagagliaio, possiamo citare il kit bagagliaio insieme a C.V. Giunti e gruppi albero in modo che giunto, cuffia e hardware arrivino come un unico set abbinato.

Installazione, manutenzione e assistenza

Una corretta installazione determina se un kit di avvio raggiunge la durata prevista. Il giunto deve essere pulito dal vecchio grasso e dai detriti, la nuova carica di grasso deve essere applicata uniformemente attorno alla gabbia e alle piste e la cuffia deve essere posizionata senza torcere prima di serrare i morsetti. L'aria intrappolata all'interno dello stivale spingerà le spire verso l'esterno durante la rotazione, quindi lo stivale deve essere ventilato o equalizzato quando il giunto viene rimontato.

• Ispezionare gli stivali ad ogni intervallo di manutenzione per individuare eventuali crepe, infiltrazioni di grasso o fascette allentate.
• Sostituire insieme lo stivale e il grasso; riutilizzare uno stivale dopo la contaminazione riduce la vita articolare.
• Controllare eventuali rigature sulle superfici di appoggio dell'albero e dell'alloggiamento prima di montare una nuova cuffia.
• Mantenere i kit di ricambio nello stesso gruppo di riferimento per semplificare le scorte in officina.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare la configurazione e il preventivo del kit di avvio, utilizziamo i seguenti input di progetto. Laddove un cliente può fornire i numeri OE e un campione, la corrispondenza è più rapida e affidabile.

• Marca, modello, anno e posizione dell'asse del veicolo.
• Numero OE o riferimento del concorrente attualmente fornito.
• Esempio di avvio o giunto o disegno quotato.
• Tipo di giunto: a sfera interno o esterno o treppiede interno.
• Diametro dell'albero e foro dell'alloggiamento sulle superfici di tenuta.
• Mescola richiesta e intervallo di temperatura operativa.
• Contenuto del kit e formato della confezione, compresi i requisiti di branding.
• Quantità dell'ordine, programma di consegna e mercato di destinazione.

Domande frequenti

Gli stivali CV interni ed esterni possono essere usati in modo intercambiabile?

No. Le cuffie interne ed esterne differiscono per alesaggio, lunghezza, profilo di convoluzione e dimensioni del morsetto perché i giunti si articolano e si immergono in modo diverso. Il montaggio di una cuffia esterna su un giunto interno, o il contrario, solitamente provoca perdite di grasso o danni alla cuffia a breve distanza.

Fornite kit di stivali come set completi o come stivali singoli?

Forniamo kit completi contenenti cuffia, fascette e grasso, con parti di fissaggio incluse dove l'applicazione le richiede. È inoltre possibile fornire un preventivo per stivali singoli qualora il programma del cliente li richieda.

Di che materiale sono fatti i tuoi stivali CV?

I nostri stivali aftermarket standard sono stampati in gomma elastica, con gradi di neoprene e termoplastici disponibili per applicazioni che richiedono una tolleranza alla temperatura più elevata o una migliore flessibilità alle basse temperature. Il composto viene selezionato in base al tipo di grasso e alle condizioni operative del giunto.

È possibile sviluppare un kit di avvio solo a partire da un numero OE?

SÌ. Sviluppiamo da numeri OE, campioni o disegni dei clienti. Un numero OE ci consente di identificare la famiglia congiunta e le probabili dimensioni; un campione o un disegno conferma quindi le superfici di tenuta e la geometria dello stivale prima della produzione in serie.

Offrite imballaggi e marchi personalizzati per i kit di stivali?

Forniamo soluzioni di imballaggio, etichettatura del marchio e relativa personalizzazione in base alle esigenze del cliente, compresi contenuti del kit specifici del mercato e imballaggi stampati.

In quali mercati esportate i kit di avvio CV?

I nostri prodotti vengono esportati in Europa, America, Medio Oriente, Sud-Est asiatico, Africa, Australia e altre regioni, oltre alla fornitura al mercato interno.
